Model numarası: | NBSK1-125 | Amper: | 100A izolatör |
---|---|---|---|
Nominal Gerilim: | 230V / 400V | Kutup: | 2 kutuplu |
Kullanım kategorisi: | AC-22A | Montaj: | DIN-Ray montajı |
Standart: | IEC60947-3,GB14048.3 | Anma kısa devre açma-kapama özelliği: | 20Ie AÇIK 0.1s |
izolasyon fonksiyonu: | Evet | ||
Vurgulamak: | 2 kutuplu izolatör açma kapama anahtarı,100 amper izolatör açma kapama anahtarı,100A güç izolatör anahtarı |
NBSK1-125 Serisi Ana Anahtar 2 Kutuplu, İzolatör Açma Kapama Anahtarı, İzolatör 100 Amp
uygulanabilir:
AC 50/60 Hz'ye uygulanan izolasyon anahtarı, anma akımı 125 A, anma gerilimi 400 V güç dağıtım ve kontrol devresi, esas olarak terminal kombinasyonlu elektrikli cihazlarda ana anahtar olarak, her türlü küçük elektrikli elektrikli cihazın seyrek kontrolü için de kullanılabilir ve endüstriyel ve madencilik işletmelerinde, yüksek binalarda, ticari ve ailede yaygın olarak kullanılan aydınlatma.
AçıklamaPzaman:
1. Termoset malzeme kabuğu, Mekanik özellik ve boyutta yüksek stabilite, Mükemmel korozyon direnci ve Isı direnci ve ark direnci, Mükemmel performans
2. Çift kontak tasarımı, Güvenilir eylem
3. Kontak sistemi ve açma mekanizması için optimum tasarım
4. Yay enerji depolama tasarımı
5. din ray montajı, Modüler elektrikli cihazlarla kolayca kullanılabilir
Ana teknik parametre
Standart | IEC/EN 60947-3 | ||
|
Anma gerilimi Ue | V | 240/415 |
Anma akımı | A | 32, 40, 63, 80, 100, 125 | |
Orantılı frekans | Hz. | 50/60 | |
Polonyalılar | 1,2,3,4 | ||
Anma dürtüsü dayanım gerilimi (1.2/50)Uimp |
V | 4.000 | |
Anma kısa süreli dayanım akımı lcw | 12le, 1s | ||
Anma yapma ve kırma kapasitesi | 3le, 1.05Ue, cosΦ=0.65 | ||
Nominal kısa devre yapma kapasitesi | 20le, t=0.1s | ||
İnd'de dielektrik test voltajı.Frekans.5s için | kV | 1.89 | |
Yalıtım gerilimi Ui | V | 500 | |
Kirlilik derecesi | 2 | ||
Kullanım kategorisi | AC-22A | ||
|
Elektrik ömrü | 1500 | |
mekanik ömür | 8.500 | ||
Koruma derecesi | IP20 | ||
Ortam sıcaklığı (günlük ortalama≤35ºC ile) | ºC | -5...+40 | |
Depolama sıcaklığı | ºC | -25...+70 | |
|
Terminal bağlantı türü | Kablo/Pim tipi bara/U tipi bara | |
Kablo için üst/alt terminal boyutu
|
mm2 | 50 | |
AWG | 18-1/0 | ||
Bara için üst/alt terminal boyutu
|
mm2 | 35 | |
AWG | 18-2 | ||
Sıkma torku
|
N·m | 2.5 | |
In-Ibs. | 22 | ||
Bağlantı |
Yukarıdan ve aşağıdan |

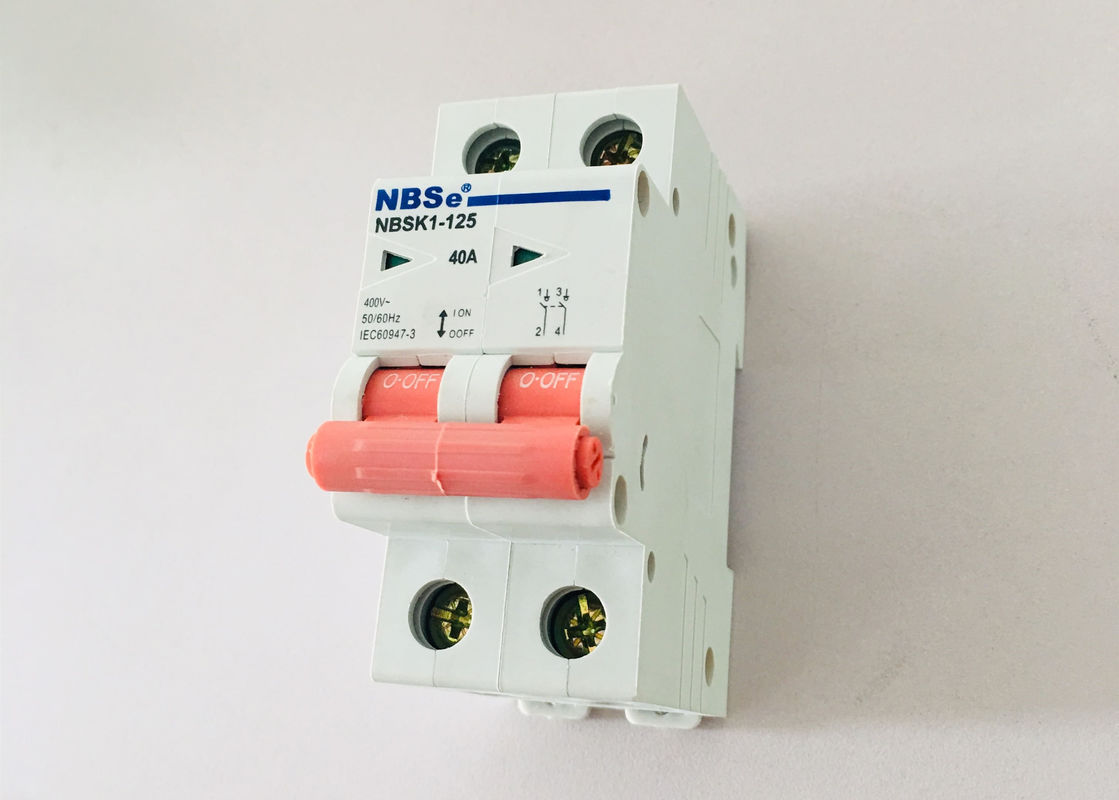

NBSK1-125 Serisi Ana Anahtar 2 Kutuplu, İzolatör Açma Kapama Anahtarı, İzolatör 100 Amp
NBSK1-125 Serisi Ana Anahtar 2 Kutuplu, İzolatör Açma Kapama Anahtarı, İzolatör 100 Amp
